锅炉房系统工程设计指南 免费图纸与计算书下载解析

锅炉房系统工程是建筑暖通设计的核心组成部分，涉及供热、供水及安全控制等多方面技术。本文旨在为暖通设计师和工程师提供一份免费的锅炉房系统工程设计图及计算书下载资源，并结合设计要点进行解析。

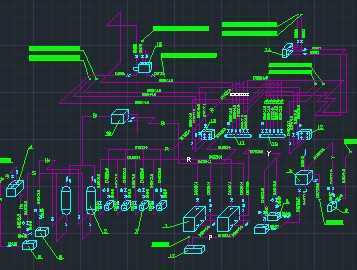

设计图的完整性至关重要，常见的锅炉房系统图纸包括锅炉平面布置图、管路系统图、烟气排放图及电气控制图。这些图纸需符合国家标准（如GB 50041-2020《锅炉房设计规范》），确保设备间距、管道坡度及安全间距满足要求。例如，锅炉与墙体之间应留有不小于0.7米的检修通道，烟囱出口高度需符合环保规定。设计师可在相关技术社区或开源资源库（如筑龙网、土木在线）找到下载途径。

计算书则是系统设计的量化基础，包含负荷计算、管路阻力计算、水泵选型及锅炉容量校核等内容。例如，通过热负荷公式计算锅炉容量时，需考虑建筑热损失因子、气候条件及安全裕度（通常取5-10%）。典型计算书案例显示，一个5000平方米的办公楼，冬季供暖负荷约为300-400kW，对应选择0.5吨蒸汽锅炉或配套热水机组。

为提高实用性，本文提供以下免费下载渠道：用户可以访问知普图网或文悦共享平台，获取一组锅炉房系统标准图集（含PDF标注版）和配套Excel计算模板。注意审核来源可靠性，避免侵权问题。

本文的设计建议和文件信息能帮助读者快速理解思路并投入实际项目使用，建议下载同时对比实例进行练习分析。暖通行业高效提升离不开理论和图库沉淀。
